Relaisuitgangen
Ondersteunde apparaten
De Slimmie Core beschikt over twee interne relais, waarmee het mogelijk is om aan/uit-lasten te sturen.
Voorbeelden van ondersteunde apparaten zijn warmtepompen, warmtepompboilers en stopcontacten.
De interne relais van Slimmie zijn bedoeld voor het schakelen van stuurstromen kleiner dan 1A en 50VDC / 250VAC (bij cosᵠ =1), niet voor het rechtstreeks schakelen van lasten.
Voor het schakelen van vermogens dient een gepast relais of contactor voorzien te worden.
Voorwaarden
Warmtepomp met dubbel contact (Smart Grid)
De twee relais van de Slimmie Core kunnen gecombineerd worden voor het aansturen volgens Smart Grid.
Hierdoor is het toestel geschikt om (afhankelijk van de mogelijkheden van de warmtepomp) verschillende bedrijfsmodi te forceren of te suggereren.
De combinaties van deze twee relaisuitgangen bepalen in welke Smart Grid-bedrijfsmodus de warmtepomp wordt gezet of geadviseerd te gaan werken:
| Smart Grid-contact | Smart Grid-bedrijfsmodus | ||
|---|---|---|---|
| 1️⃣ | 2️⃣ | ||
| ⚪ | ⚪ | Vrij bedrijf | De warmtepomp werkt volgens zijn eigen, interne regeling en volgt de standaardinstellingen. Er is geen actieve sturing vanuit de Slimmie Core die de warmtepomp in- of uitschakelt. |
| ⚪ | ⚫ | Geforceerd uit | De warmtepomp wordt gedwongen uitgeschakeld, ongeacht de interne regeling. Dit kan nuttig zijn om energie te besparen op dure momenten of om piekbelasting in het net te voorkomen. |
| ⚫ | ⚪ | Aanbevolen aan | Er wordt aan de warmtepomp aangegeven dat er een lage energietarief (of een energie-overschot) is kan zelf beslissen of hieraan wordt voldaan, afhankelijk van zijn eigen regeling en de actuele warmtevraag. |
| ⚫ | ⚫ | Geforceerd aan | De warmtepomp wordt geforceerd ingeschakeld, ongeacht de interne regeling of warmtevraag. |
⚪ = relaiscontact uit (open)
⚫ = relaiscontact aan (gesloten)
-
De beschikbare bedrijfsmodi zijn afhankelijk van het type warmtepomp.
Raadpleeg steeds de handleiding van het betreffende toestel. -
De daadwerkelijke werking (bijvoorbeeld bij ‘Aanbevolen aan’) is afhankelijk van de interne aansturing en logica van de warmtepomp. Het relaiscontact kan een verzoek geven, maar de warmtepomp zal bepalen of het kan of mag ingaan op dat verzoek.
-
Het is raadzaam om de werking van het systeem te testen en te verifiëren of de warmtepomp de juiste reactie geeft.
Warmtepomp(boiler) met enkel contact
De relais kunnen ook individueel ingezet worden voor de aansturing van warmtepompen of warmtepompboilers met een enkel contact.
Vaak wordt dit in de documentatie beschreven als 'PV-modus', waarbij er een geforceerde inschakeling van de warmtepomp plaatsvindt.
Aansluiting
Elektrische aansluiting
De elektrische aansluiting is afhankelijk van de gewenste toepassing.
Volgende aansluitschema's dienen als voorbeeld:

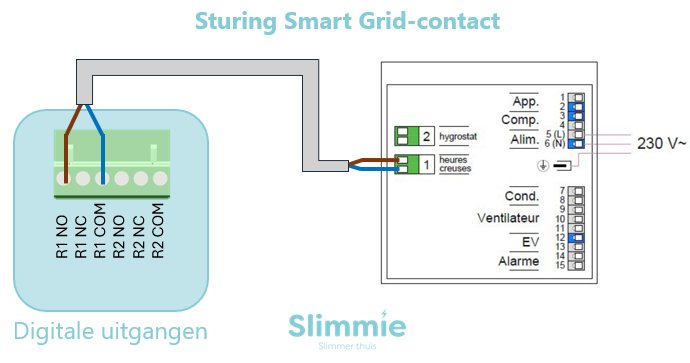

Sturing Smart Grid-contact

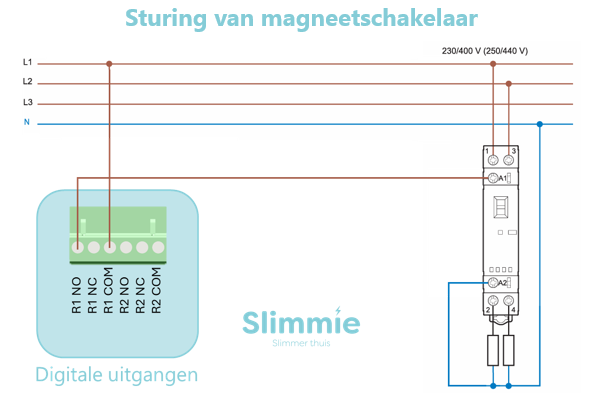

Sturing van magneetschakelaar
1 of 2
Configuratie
Tijdens het toevoegen van het apparaat dienen een aantal parameters bepaald te worden:
- Het nominaal vermogen
- Standaard warmtepompmodus
- Minimale -en maximale blokkeertijd
- Minimale -en maximale boosttijd
- Minimale wachttijd na blokkeren / boosten
