Energiemeters van Chint
Ondersteunde apparaten
| Type meter | Modellen/Serie | Modbus TCP | RS485 |
|---|---|---|---|
| DDSU | 230V-5/80A 230V-100A/40mA | ✔️ | |
| DTSU | 3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA | ✔️ |
Varianten aangeboden door andere fabrikanten, zoals Huawei en Solax, worden niet ondersteund!
Aansluiting
Communicatie
De communicatie tussen de Slimmie Core en de energiemeter verloopt via RS-485 seriële bus.
Er wordt aanbevolen om afgeschermde kabel met getwiste (dubbeldraad) paren te gebruiken.
Voor korte afstanden kan een dubbeldraad paar van een netwerkkabel (min. CAT5e) gebruikt worden.
Er gelden volgende voorschriften:
- De maximale afstand is beperkt tot 100m (totaal hoofdkabel en zijtakken)
- Bij meerdere energiemeters wordt de kabel doorverbonden van meter tot meter of van de hoofdkabel afgetakt (zijtakken max. 1m)
- Bij lange afstanden (>50m) is het aanbevolen om een afsluitweerstand van 120Ω te plaatsen op het einde van de hoofdkabel en de afsluitweerstand op de Slimmie Core te activeren

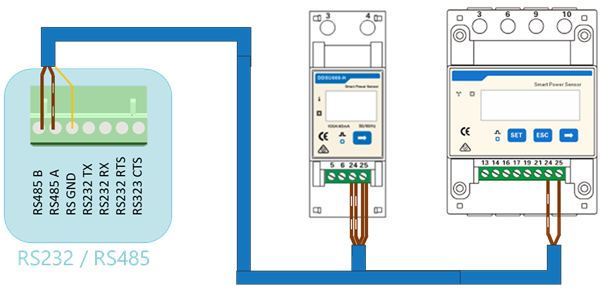

Voorbeeld van uitvoering van de bekabeling:
| Kabel ader | Energiemeter | Slimmie Core |
|---|---|---|
| Wit-bruin | Klem 24 | Klem RS485 A |
| Bruin | Klem 25 | Klem RS485 B |
| Scherm | n.v.t | Klem RS485 GND |
Elektrische aansluiting
Voor de elektrische aansluiting van de CHINT energiemeter dient het aansluitschema van de betreffende meter geraadpleegd te worden.
Zie ook onderstaande voorbeeldschema's

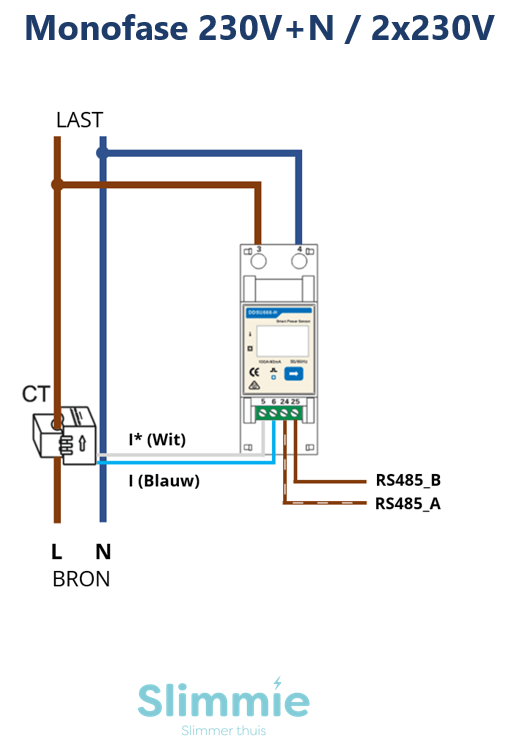

DDSU666 Monofase

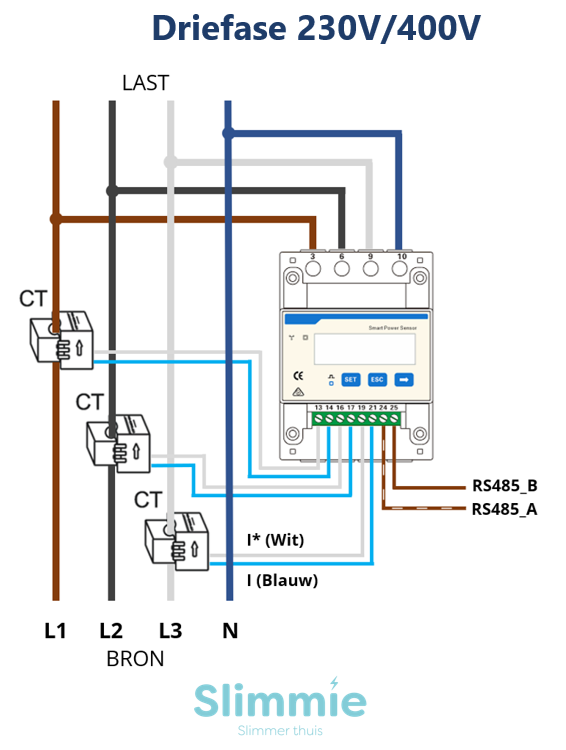

DTSU666 3x400V+n

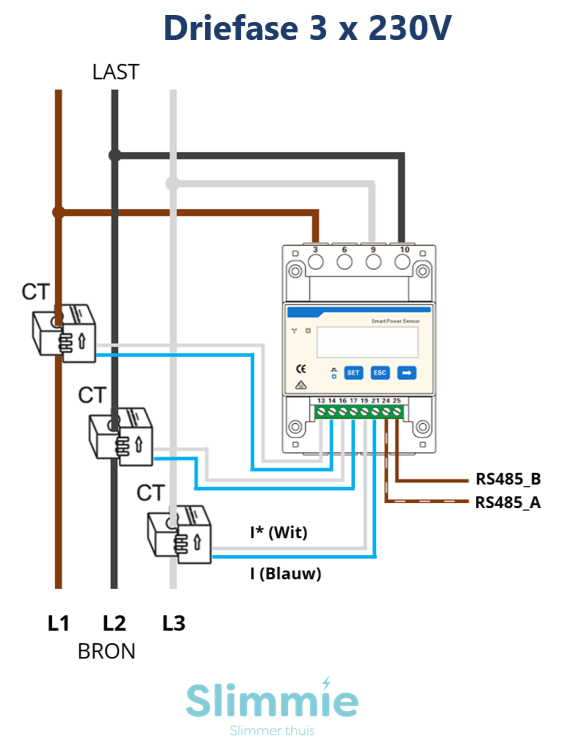

DTSU666 3x230V
1 of 3
Configuratie
Indien meerdere toestellen via RS-485 worden aangesloten, dient elk toestel een uniek Modbus adres te krijgen.
Instellen DDSU666
Instellen van het protocol en adres
- Druk lang (>5s) op de
knop. Bij het loslaten van de knop komt de Smart Meter in het instelmenu.
Het display wisselt tussen de weergave van het protocol en het adres. - Druk kort (<1s) op de knop om het protocol te wijzigen naar '8n1' (mocht deze nog niet correct ingesteld staan)
Na 2 seconden wisselt het scherm automatisch naar de instelling van het adres - Druk kort (<1s) op de knop om het adres te wijzigen naar het gewenste adres (1-99)
- Na c.a. 10s niet op de knop te drukken, gaat de Smart Meter uit het instelmenu.
De Baudrate staat standaard op 9600bps en kan niet gewijzigd worden via de insteltoets.
Instellen DTSU666
Instellen van het adres en nettype
- Druk op
Op het scherm verschijnt code:
- Druk nogmaals op
Geef de code 701 in:- Druk op
om de waarde te verhogen - Druk op om naar het volgende cijfer te gaan
- Druk op
- Druk twee maal op om in het instelling menu te komen, je ziet
- Druk op tot de parameter Addr verschijnt:
- Druk op om de parameter Addr in te stellen.
- Druk op om het adres om het adres te wijzigen naar het gewenste adres (1-254)
- Druk op
om terug te keren naar het vorig menu - Druk op tot de parameter Net verschijnt:
- Druk op om de parameter Net in te stellen.
- Druk op om het nettype te wijzigen naar:
- Voor 3x230V:
- Voor 3x400V+N:
- Voor 3x230V:
- Druk twee maal op om het instelmenu te verlaten
De optie om het nettype in te stellen is niet voor elke variant van de DTSU666 beschikbaar. Indien deze optie niet beschikbaar is, is het nettype vast op 3x400V+N ingesteld.
