Toestellen van SolarEdge

Ondersteunde apparaten​

Type omvormerModellen/Serie
PVSolarEdge Home Wave SE2200H, SE3000H, SE3500H, SE3680H, SE4000H, SE5000H, SE6000H
SolarEdge Home Wave SE3K, SE4K, SE5K, SE6K, SE7K, SE8K, SE9K, SE10K
info

De lijst van ondersteunde apparaten is beperkt tot modellen waarbij een compatibiliteit kan gegarandeerd worden.

Voorwaarden​

Software versies​

In principe zijn alle SolarEdge-omvormers met SetApp-configuratie ondersteund. Voor SolarEdge-omvormers met het LCD-scherm geldt minimum firmwareversie 3.xxxx en hoger.

Aansluiting​

De communicatie verloopt via Ethernet (Modbus TCP) of RS-485 seriële bus (Modbus RTU).
De netwerkverbinding kan zowel via Wi-Fi als bekabeld tot stand gebracht worden.

info

Verdere informatie over de communicatie met SolarEdge omvormers staat beschreven in SolarEdge Inverters - SunSpec Logging - Technical Note

Configuratie van de Modbus TCP verbinding​

SetApp omvormers​

  1. Open de SetApp-app van SolarEdge
  2. Maak verbinding met de omvormer door de QR-code van de omvormer te scannen (inbedrijfstelling / commissioning)
  3. Volg de instructies in de App om de communicatie met de omvormer tot stand te brengen
  4. Kies voor Inbedrijfstelling
  5. Selecteer onder "Inbedrijfstelling" de optie Site Communicatie
  6. Kies Modbus TCP poort en activeer te functie. Maak nota van de gebruikte poort (standaard poort 1502)

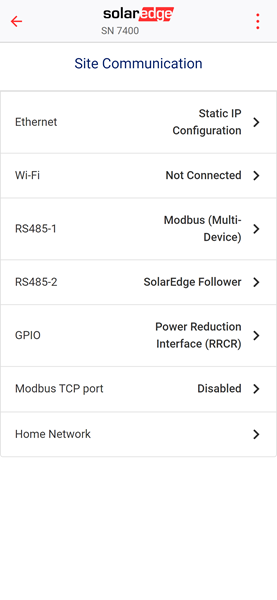

  • SetApp Site Communication menu

    Stap 5

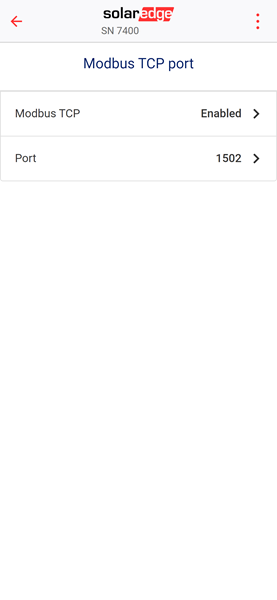

  • SetApp Modbus TCP

    Stap 6

1 of 3

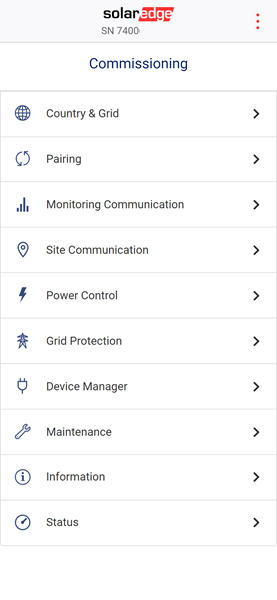

  • SetApp Commissioning menu
  • SetApp Site Communication menu
  • SetApp Modbus TCP

Omvormers met display​

  1. Navigeer via de toetsen naar Communication
  2. Kies voor LAN Conf
  3. Kies Modbus TCP en activeer (standaard poort 502)

Configuratie van de Modbus RTU verbinding​

SetApp omvormers​

  1. Open de SetApp-app van SolarEdge
  2. Maak verbinding met de omvormer door de QR-code van de omvormer te scannen (inbedrijfstelling / commissioning)
  3. Volg de instructies in de App om de communicatie met de omvormer tot stand te brengen
  4. Kies voor Inbedrijfstelling
  5. Selecteer onder "Inbedrijfstelling" de optie Site Communicatie
  6. Kies RS485-1 of RS485-2 (enkel mogelijk wanneer één van beide niet in gebruik is)
  7. Pas de volgende variabelen aan:
    Protocol: SunSpec (Non-SE Logger)
    Apparaat-ID: 1
    Baudrate: 9600

Omvormers met display​

  1. Navigeer via de toesten naar Communicatie
  2. Kies voor RS485-1 Conf (enkel mogelijk wanneer RS485-1 niet in gebruik is)
  3. Selecteer apparaat type Non-SE Logger
  4. Kies bij Protocol voor SunSpec
