Energiemeters van Chint

Ondersteunde apparaten​

Type meterModellen/SerieModbus TCPRS485
DDSU230V-5/80A
230V-100A/40mA		✔️
DTSU3x230V/400V-5/80A
3x230V/400V-1.5(6)A
3x230V/400V-100A/40mA		✔️
waarschuwing

Varianten aangeboden door andere fabrikanten, zoals Huawei en Solax, worden niet ondersteund!

Aansluiting​

Communicatie​

De communicatie tussen de Slimmie Core en de energiemeter verloopt via RS-485 seriële bus.
Er wordt aanbevolen om afgeschermde kabel met getwiste (dubbeldraad) paren te gebruiken.
Voor korte afstanden kan een dubbeldraad paar van een netwerkkabel (min. CAT5e) gebruikt worden.

Er gelden volgende voorschriften:

  • De maximale afstand is beperkt tot 100m (totaal hoofdkabel en zijtakken)
  • Bij meerdere energiemeters wordt de kabel doorverbonden van meter tot meter of van de hoofdkabel afgetakt (zijtakken max. 1m)
  • Bij lange afstanden (>50m) is het aanbevolen om een afsluitweerstand van 120Ω te plaatsen op het einde van de hoofdkabel en de afsluitweerstand op de Slimmie Core te activeren

Voorbeeld van uitvoering van de bekabeling:

Kabel aderEnergiemeterSlimmie Core
Wit-bruinKlem 24Klem RS485 A
BruinKlem 25Klem RS485 B
Schermn.v.tKlem RS485 GND

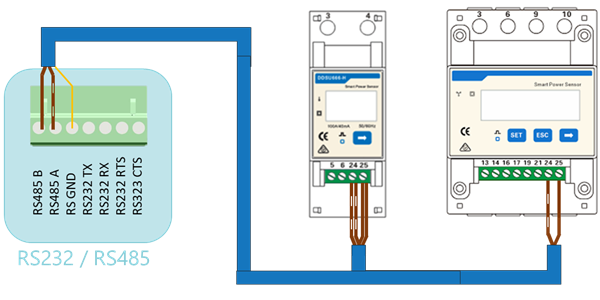

CHINT RS485

Elektrische aansluiting​

Voor de elektrische aansluiting van de CHINT energiemeter dient het aansluitschema van de betreffende meter geraadpleegd te worden.
Zie ook onderstaande voorbeeldschema's

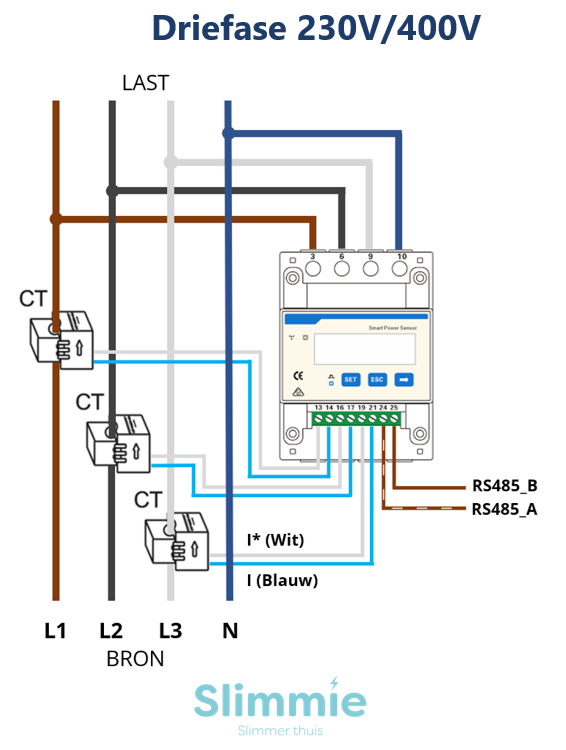

  • DTSU666 Driefasen

    DTSU666 3x400V+n

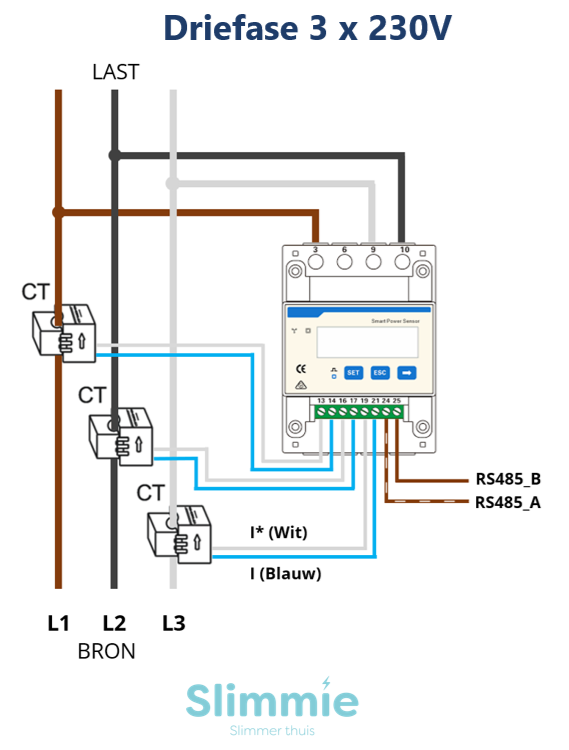

  • DTSU666 3x230V

    DTSU666 3x230V

1 of 3

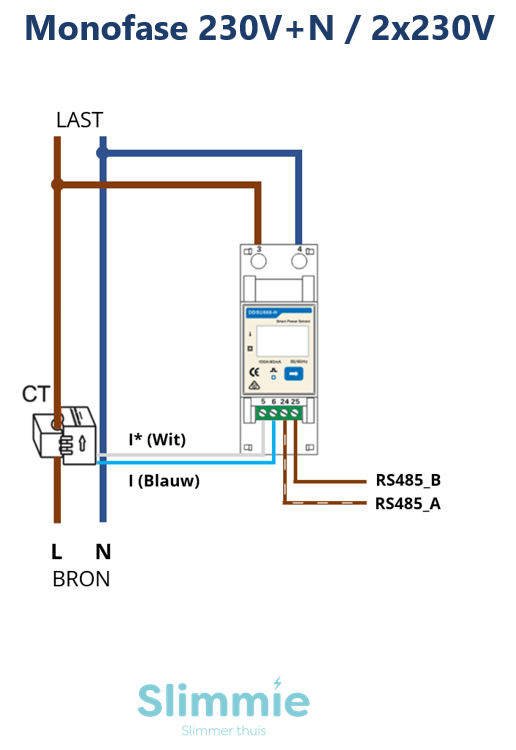

  • DDSU666 Monofase
  • DTSU666 Driefasen
  • DTSU666 3x230V

Configuratie​

waarschuwing

Indien meerdere toestellen via RS-485 worden aangesloten, dient elk toestel een uniek Modbus adres te krijgen.

Instellen DDSU666​

Instellen van het protocol en adres​

  1. Druk lang (>5s) op de -> knop. Bij het loslaten van de knop komt de Smart Meter in het instelmenu.
    Het display wisselt tussen de weergave van het protocol en het adres.
  2. Druk kort (<1s) op de -> knop om het protocol te wijzigen naar '8n1' (mocht deze nog niet correct ingesteld staan)
    Na 2 seconden wisselt het scherm automatisch naar de instelling van het adres
  3. Druk kort (<1s) op de -> knop om het adres te wijzigen naar het gewenste adres (1-99)
  4. Na c.a. 10s niet op de knop te drukken, gaat de Smart Meter uit het instelmenu.
info

De Baudrate staat standaard op 9600bps en kan niet gewijzigd worden via de insteltoets.

Instellen DTSU666​

Instellen van het adres en nettype​

  1. Druk op SET
    Op het scherm verschijnt code: codE
  2. Druk nogmaals op SET
    Geef de code 701 in:
    • Druk op -> om de waarde te verhogen
    • Druk op SET om naar het volgende cijfer te gaan
  3. Druk twee maal op SET om in het instelling menu te komen, je ziet Prot
  4. Druk op -> tot de parameter Addr verschijnt: Addr
  5. Druk op SET om de parameter Addr in te stellen.
  6. Druk op -> om het adres om het adres te wijzigen naar het gewenste adres (1-254)
  7. Druk op ESC om terug te keren naar het vorig menu
  8. Druk op -> tot de parameter Net verschijnt: Net
  9. Druk op SET om de parameter Net in te stellen.
  10. Druk op -> om het nettype te wijzigen naar:
    • Voor 3x230V: n33
    • Voor 3x400V+N: n34
  11. Druk twee maal op ESC om het instelmenu te verlaten
info

De optie om het nettype in te stellen is niet voor elke variant van de DTSU666 beschikbaar. Indien deze optie niet beschikbaar is, is het nettype vast op 3x400V+N ingesteld.
